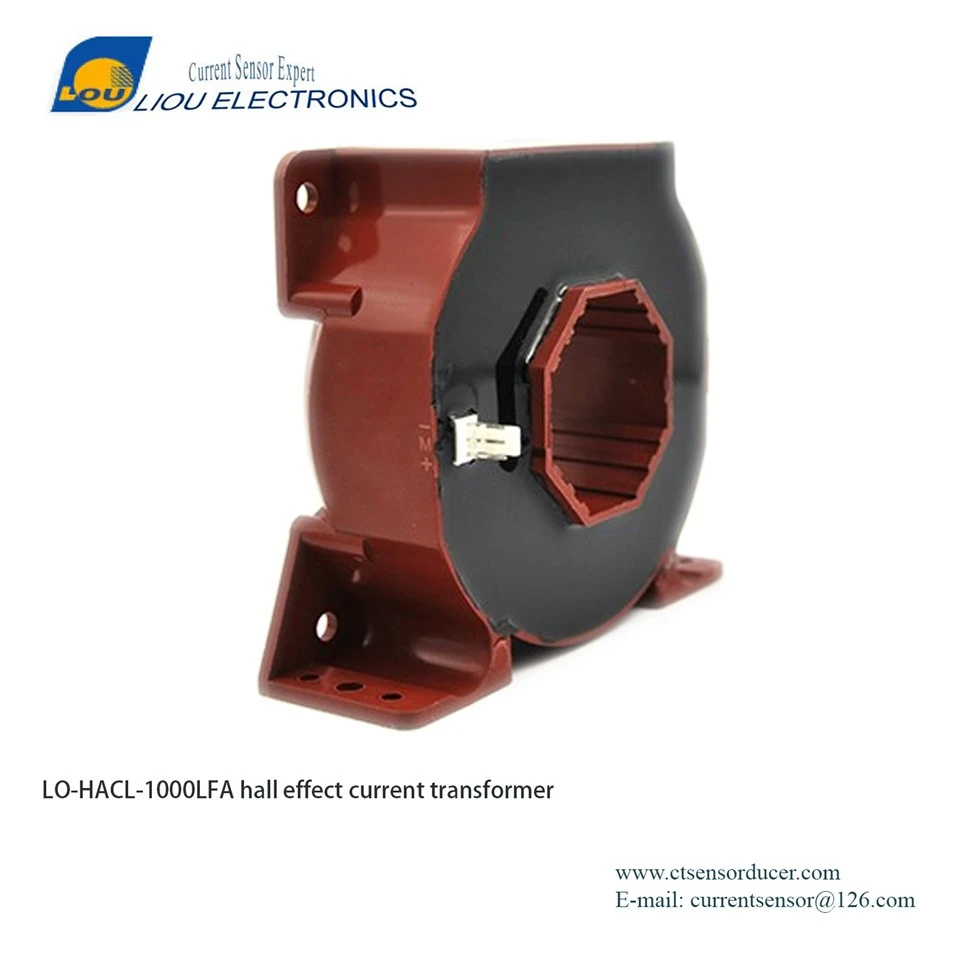

Effet Hall Current Transducer 1000A LO-HACL -1000 LFA





LO-HACL -1000 Capteur de courant LFA Loop Loop Hall AC / DC



LeLo-hacl -1000 lfaest un capteur de courant à effet de salle de haute précision développé parWuxi Liou Electronics Co., Ltd.. Il utilise un principe en boucle fermée (équilibre magnétique) pour fournir des mesures précises de DC, AC et des courants pulsés jusqu'à ± 2000 A. conçus pour des performances élevées, il offre une excellente précision, une linéarité supérieure, un temps de réponse rapide, une dérive à basse température et une forte immunité à une interférence externe, sans provoquer des pertes d'insertion. Avec une sortie nominale de ± 200 mA à ± 1000 une entrée et une plage de tension d'alimentation large de ± 15 à ± 24 V, il est idéal pour les applications exigeantes telles que les systèmes photovoltaïques, les onduleurs, les lecteurs de vitesse variables, les systèmes de batterie, les up et les alimentations en mode commuté. Le capteur est conforme aux normes IEC {{7}, EN50178, IEC 61800-5-1 et les exigences ROHS.



Caractéristiques du produit:

• Excellente précision
• Très bonne linéarité
• Temps de réponse optimisé
• Aucune perte d'insertion
• Immunité élevée aux interférences externes
• Basse température dérive



Application:

• Équipement photovoltaïque
• Onduleurs à usage général
• Pilotes à vitesse variable AC / DC
• Applications fournies à la batterie
• Alimentation d'alimentation sans interruption
• Alimentation en mode commuté



Spécifications électriques
P/N Articles	Lo-hacl -1000 lfa	Unité
Entrée nominale (IPN)	±1000	A
Plage de mesure (IP)	±2000	A
Courant de sortie nominal (ISN)	± 2 0 0 ± 0,2% FS (1000A)	mame
Ratio de virages (NP / NS)	1:5000	T
Mesurer la résistance avec ± 15V	@ ± 1000max 10 (max)	Ω
	@ ± 12 0 0aMax 2.0 (max)
Mesurer la résistance avec ± 24 V	@ ± 1000max 55 (max)	Ω
	@ ± 2 0 00Amax 72.0 (max)
DCR secondaire à 70 degrés	55	Ω
Tension d'alimentation	±15-±24	V
Courant de consommation d'énergie	Moins ou égal à 20+ ipx (np / ns)	mame
Courant de décalage zéro	Moins que ou égal à ± 0. 20 @ip =0	mame
Compenser la dérive de température du courant	Moins ou égal à ± {{0}}. 5 (typ) inférieur ou égal à ± 0,75 (max) @ -25 degré ~ +85 degré	mame
Linéarité	Moins ou égal à 0. 10 @ip =0- ± ipn	% FS
Di / dt suivant la précision	＞100	A / US
Temps de réponse	＜1.0 @100A/μ S,10%-90%	nous
Largeur de bande	DC -200 @ -3 DB	Khz
Résistance diélectrique	AC6KV 50Hz 60S	Kv



Instructions:

1. Le câblage incorrect peut endommager le capteur.

2.Lorsque le courant mesuré à travers le trou central du capteur, le courant sera mesuré à l'extrémité de sortie.

3.La performances dynamiques (DI / DT et le temps de réponse) est la meilleure lorsque le trou primaire est entièrement rempli de la barre de bus.

4. L'utilisateur peut ajuster l'étendue de sortie du capteur si nécessaire.

5. Le courant d'entrée et la tension de sortie du capteur peuvent être personnalisés.



Normes:

• IEC 61010-1
• EN50178
• IEC 61800-5-1
• Ul94v -0
• Rohs Reach



Conditions de fonctionnement
	Valeur	Unité	Symbole
Température de fonctionnement	-40 degré ~ +85 degré	degré	Faire
Température de stockage	40 degré ~ +125 degré	degré	Faire
Poids (approximatif)	570	g	M



Dimensions:

Schéma de connexion:





Performances du signal de sortie:
