Transformateur miniature de courant de montage de PCB
̈ 20-1000 Hz, phase simple, capteur courant d’AC ̈ Plage dynamique de 20 à 200Amps ̈ Coefficient de température très bas ̈ Rencontre ul classe B (130ºC) système d’isolation thermique ̈ Rencontre UL 94V-0 ̈ Résistance à l’isolement ac: 4KV pour les années 60
- Présentation du produit
Description
̈ 20-1000 Hz, Phase unique, capteur courant AC
̈ Plage dynamique de 20 à 200Amps
̈ Coefficient de température très bas
̈ Rencontre ul classe B (130ºC) système d’isolation thermique
̈ Rencontre UL 94V-0
̈ Résistance à l’isolement ac: 4KV pour les années 60
Spécification mécanique
Application
• Compteur d’électricité numérique
• Enregistrement
• Surveillance de l’alimentation
• Gestion de l’énergie
• Surveillance des énergies alternatives
SPECIFICAITON ÉLECTRIQUE À 25ºC (60Hz) | ||||||||
Numéro de modèle | Tourne la ration | Ir4 (en) | VmaxRMS5 (en) | Te6 (typ) | Précision | Dcr | Poids | Fréquence |
Ampères | C | @100%Charge | Ohms | g) | (Hz) | |||
LO-GP0001 Lo-GP0001 LO-GP0001 LO- | 1:1000 | 20 | 7.0 | 1023 | 3 | 24 | 20-1000 | |
LO-GP0002 LO-GP0002 | 1:2000 | 50 | 13.7 | 2046 | 3 | 106 | 20-1000 | |
LO-GP0003 Lo-GP0003 | 1:1000 | 50 | 11.6 | 1016 | 3 | 35 | 20-1000 | |
LO-GP0004 LO-GP0004 | 1:1500 | 75 | 15.5 | 1520 | 3 | 80 | 20-1000 | |
LO-GP0005 LO-GP0005 | 1:1000 | 100 | 16.5 | 1021 | 3 | 22 | 20-1000 | |
LO-GP0006 LO-GP0006 | 1:2000 | 200 | 31.0 | 2037 | 3 | 73 | 20-1000 | |
Note
NOTES MAXIMALES ABSOLUES | |
Fonctionnement de la plage de température de l’air libre | -40ºC à 85ºC |
Plage de température de stockage | -40ºC à 100ºC |
1.La tension de sortie est proportionnelle au dérivé (di/dt) du courant d’entrée basé sur le principe de bobine de Rogowski.
2.All courant et tensions supposés être des formes d’onde sinusoïdales au Fr, la fréquence nominale constante dans Hz, mesurée comme valeur rms.
Classe 3.Accuracy par IEC60044-1Table 11.

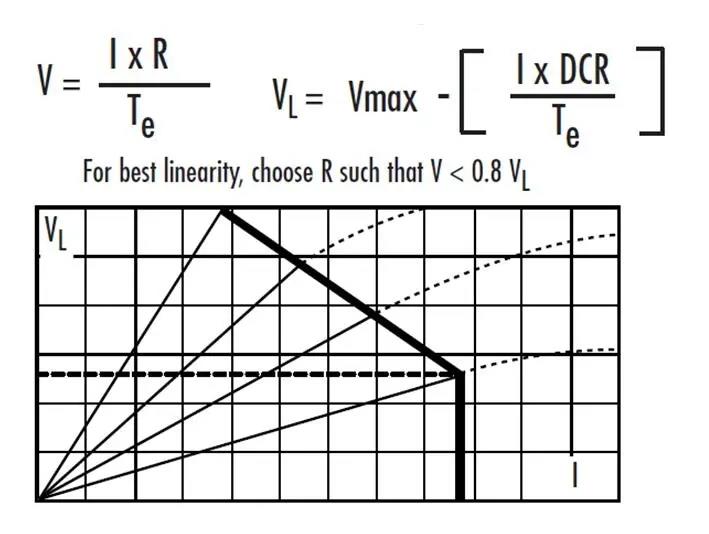

4.Ir=Courant d’entrée maximum à détecter linéairement
5.VmaxRMS=Tension maximale (saturation) CT se développera
6.Te=Ratio de virages efficaces incluant les pertes
INFORMATIONS DE SOUDURE | |
Température maximale de soudeur d’onde | 300ºC pendant 10Secondes |
Finition de goupille | Étain |
Paiement
1. Nous acceptons Western Union et T/T
Dépôt de 2,30 % et 70 % avant expédition
3. Pas de perception des paiements. Nous ne pouvons livrer des marchandises qu’après avoir été intégrales.
livraison
1. Les produits sont expédiés via UPS / DHL / EMS / HK EMS / FedEx / TNT et ainsi de suite exprime (porte à porte).
2. Nous fournissons le service d’expédition de chute.
Livraison de 3,5 jours après réception du paiement si le qty est inférieur à 1000PCS et ce ne sont pas des produits personnalisés.
4. Afin de vous assurer de recevoir votre commande libre d’impôt à l’importation, nous déclarons une valeur inférieure.
5. Expédition via EMS. Ups. FedEx et TNT express prend généralement 3 ~ 7 jours dépendant du pays de destination.
